 产品特点：
◆频率覆盖1M~18GHz ◆性能稳定、可靠性高
◆端口匹配好 ◆隔离度高
◆插入损耗低 ◆相位/幅度误差小
公司该系列产品主要包含以下三大类系列产品：两路功分器、四路功分器和8路功分器。
公司该品系列产品以宽带产品为主，窄带（小于一个倍频程）未列入，窄带产品的指标均优于宽带产品对应在该频段的指标。
可对客户要求的频段，接口形式，结构及各种具体指标进行针对性优化设计，供货周期短，性价比高。
产品应用：
在微波通信系统中，功分器是将一路输入信号平均或不平均分配为两路或多路输出。在功率平均分配和相位一致的功分器中，各路输出信号之间幅度误差和相位误差极小。当做为合成器使用时，可以将多路信号以矢量叠加的方式合成为一路输出。被广泛应用在微波分配系统、天线溃电网络、微波功率合成及微波测试领域等。

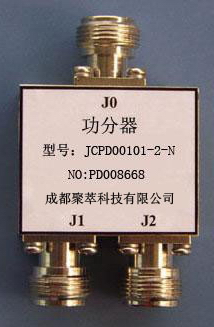

两路功分器
该系列产品是将输入信号分成两路相等的功率输出,其幅度相同，相位相差0°。覆盖频率0.001~18GHz,有集总元件和微带传输线两种结构，可靠性高，工作温度范围宽，性能稳定。
|
型 号 |
频率范围
(GH z) |
隔离
(dB Min) |
驻波(MAX) |
插入损耗
(dB Max.) |
幅度平衡
(dB Max.) |
相位平衡
（Max.) |

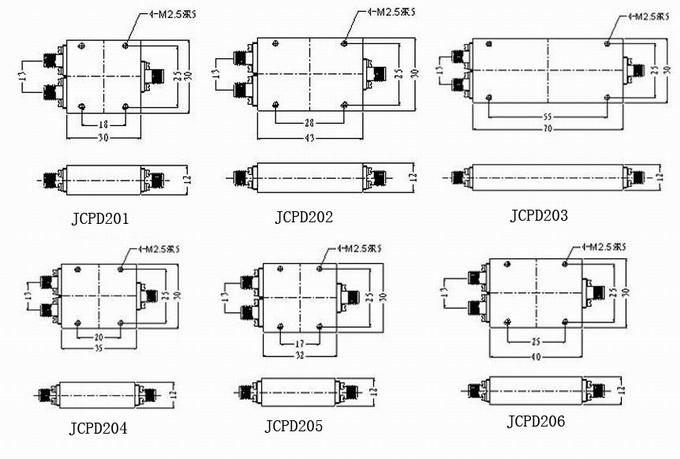

外型
结构 |
|
输入 |
输出 |
|
JCPD00105-2 |
0.01-0.5 |
20 |
1.4 |
1.4 |
0.6 |
0.2 |
4° |
JCPD201 |
|
JCPD00110-2 |
0.01-1.0 |
18 |
1.4 |
1.4 |
0.8 |
0.3 |
4° |
JCPD201 |
|
JCPD0520-2 |
0.5-2.0 |
20 |
1.3 |
1.2 |
0.35 |
0.2 |
3° |
JCPD202 |
|
JCPD0670-2 |
0.6-7.0 |
20 |
1.5 |
1.4 |
0.8 |
0.2 |
5° |
JCPD203 |
|
JCPD1030-2 |
1.0-3.0 |
20 |
1.3 |
1.3 |
0.35 |
0.2 |
3° |
JCPD204 |
|
JCPD1040-2 |
1.0-4.0 |
20 |
1.3 |
1.3 |
0.4 |
0.2 |
4° |
JCPD202 |
|
JCPD2040-2 |
2.0-4.0 |
20 |
1.3 |
1.3 |
0.3 |
0.2 |
3° |
JCPD204 |
|
JCPD2060-2 |
2.0-6.0 |
20 |
1.3 |
1.3 |
0.4 |
0.2 |
4° |
JCPD205 |
|
JCPD2080-2 |
2.0-8.0 |
20 |
1.4 |
1.3 |
0.5 |
0.2 |
4° |
JCPD204 |
|
JCPD4080-2 |
4.0-8.0 |
20 |
1.3 |
1.3 |
0.4 |
0.2 |
4° |
JCPD201 |
|
JCPD40120-2 |
4.0-12.0 |
20 |
1.5 |
1.4 |
0.6 |
0.2 |
5° |
JCPD204 |
|
JCPD40160-2 |
4.0-16.0 |
18 |
1.5 |
1.4 |
0.7 |
0.4 |
6° |
JCPD206 |
|
JCPD60180-2 |
6.0-18.0 |
18 |
1.5 |
1.5 |
0.8 |
0.4 |
6° |
JCPD205 |
|
JCPD80180-2 |
8.0-18.0 |
18 |
1.5 |
1.5 |
0.7 |
0.4 |
6° |
JCPD201 |
|
JCPD20180-2 |
2.0-18.0 |
18 |
1.7 |
1.7 |
1.5 |
0.5 |
6° |
JCPD202 |
公司承接各类两路功分器产品的定制
产品工作频率覆盖0.001-18GHz
结构及封装形式可按用户要求设计
|
