四路功率分配器
该系列产品是将输入信号分成四路相等的功率输出,其幅度相同，相位相差0°。功分器覆盖频率0.01~18GHz，可靠性高，工作温度范围宽，性能稳定。
|
型 号 |
频率范围
(GH z) |
隔离
(dB Min) |
驻波(MAX) |
插入损耗
(dB Max) |
幅度平衡
(dB Max) |
相位平衡
（Max.） |

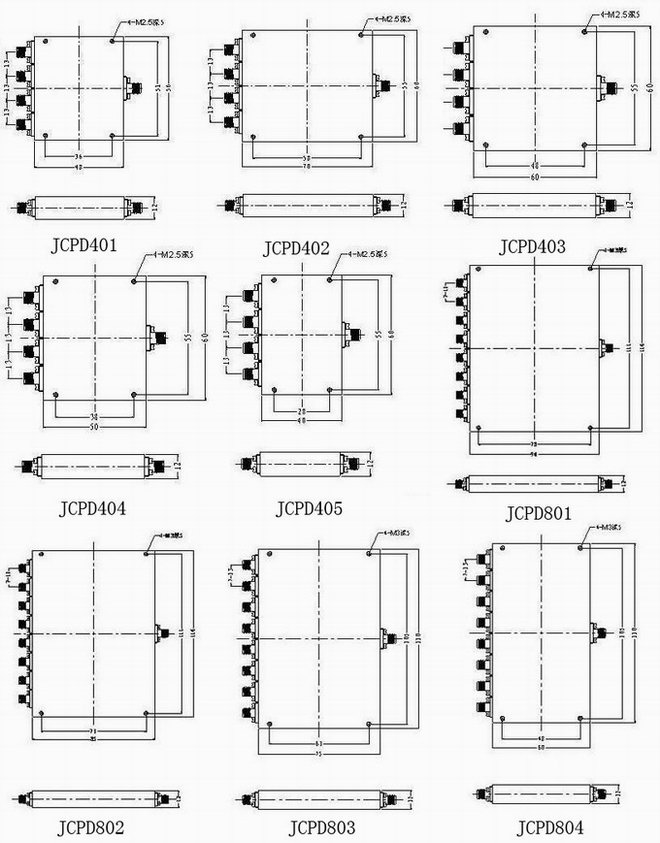

外型结构 |
|
输入 |
输出 |
|
JCPD00105-4 |
0.01-0.5 |
20 |
1.3 |
1.3 |
1.0 |
0.3 |
5° |
JCPD401 |
|
JCPD0520-4 |
0.5-2.0 |
20 |
1.3 |
1.3 |
0.6 |
0.3 |
5° |
JCPD402 |
|
JCPD1040-4 |
1.0-4.0 |
20 |
1.4 |
1.3 |
0.6 |
0.3 |
5° |
JCPD403 |
|
JCPD2040-4 |
2.0-4.0 |
20 |
1.3 |
1.3 |
0.5 |
0.3 |
4° |
JCPD401 |
|
JCPD2080-4 |
2.0-8.0 |
20 |
1.5 |
1.4 |
0.8 |
0.3 |
5° |
JCPD404 |
|
JCPD4080-4 |
4.0-8.0 |
20 |
1.4 |
1.3 |
0.6 |
0.3 |
4° |
JCPD405 |
|
JCPD60180-4 |
6.0-18.0 |
16 |
1.6 |
1.5 |
1.0 |
0.5 |
6° |
JCPD405 |
选型指南：公司承接各类四路功率分配器产品的定制
产品工作频率覆盖0.01-18GHz
结构及封装形式可按用户要求设计
八路功分器
该系列产品是将输入信号分成八路相等的功率输出,其幅度相同，相位相差0°。覆盖频率0.01~18GHz，可靠性高，工作温度范围宽，性能稳定。
|
型 号 |
频率范围
(GH z) |
隔离
(dB Min) |
驻波(MAX) |
插入损耗
(dB Max) |
幅度平衡
(dB Max.) |
相位平衡 (Max.） |
外型结构 |
|
输入 |
输出 |
|
JCPD0520-8 |
0.5-2.0 |
20 |
1.4 |
1.3 |
0.8 |
0.4 |
6° |
JCPD801 |
|
JCPD1040-8 |
1.0-4.0 |
20 |
1.4 |
1.3 |
0.8 |
0.4 |
5° |
JCPD802 |
|
JCPD2080-8 |
2.0-8.0 |
20 |
1.5 |
1.4 |
0.8 |
0.4 |
5° |
JCPD803 |
|
JCPD60180-8 |
6.0-18.0 |
15 |
1.6 |
1.6 |
2.0 |
0.6 |
10° |
JCPD804 |
选型指南：公司承接各类8路功分配器产品的定制
结构及封装形式可按用户要求设计
产品工作频率覆盖0.01-18GHz
